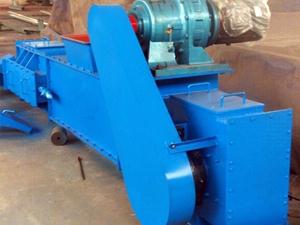

FU系列
链式输送机是输送粉状、料状物料的连续输送机械新产品,其使用性能优于
螺旋输送机、埋刮板输送机,水平、倾斜布置,是冶金、化工、矿山、建材、粮鉰加工等行业一种理想的新型输送设备。
【结构特点】:
性能:FU型系列链式输送机(简称“链运机”)是本公司引进日本和台湾制造的一种用于水平(或倾斜 15 )输送粉状、小粒状物料的新产品,在技术上处于国内高新水平。本产品设计合理,结构新颖,使用寿命长,运转可靠性高,节能效率高,密封、运行稳定且维修方便。其使用性能明显优于螺旋输送机、埋刮板输送机及其它输送设备,是一种较为理想的新型设备。产品开发以来深受国内外用户欢迎,已广泛用于建材、建筑、化工、火电、粮食加工、矿山、机械、冶炼、交通、港口和运输等行业。
特点:1.输送量大,允许在小容量空间内输送大量物料,输送能力15~500m3/h。
2.输送能耗低,借助物料的内摩擦力,与螺旋输送机相比节电40%~60%。
3.密封和可靠,全密封的机壳使粉尘无缝可钻,操作稳定,运行可靠。
4.使用寿命长,用合金钢材经高新的热处理加工而成的输送链,其正常寿命>3年,链上的滚子寿命(根据不同物料) 1~3年。
5.输送长度长,水平输送距离可达60米以上。
6.工艺布置灵活,可高架、地面、地坑,爬坡( 15 )安装,可多点进出料。
7.使用费用低,节电且耐用,维修率极低,降低消耗,提高效益。
【工作原理】:
物料经设备进料口均匀地进入槽体底部,由从机尾向机头方向作封闭连续运行的承载刮板输送链将物料从进料口处连续均匀地输送至出料口排出。可实现多点进料、多点卸料。
机尾设置丝杆调节装置来调节输送链的松紧度,保证其在运行中始终保持适度张紧状态,使设备处于稳定的运行状态。
【技术参数】:
型 号 | 槽宽 (mm) | 理想 粒度 (mm) | 10%最 大粒度 (mm) | 最大 输送 斜度 | 适合输送量(m3/h) | 物料 湿度 |
链条线速(m/min) |
10 | 12 | 13.5 | 15 | 16 | 20 | 25 |
FU150 | 150 | <4 | <8 | ≤15° | 6-9 |
|
| 9-13 |
| 12-18 | 15-23 | ≤5% |
FU200 | 200 | <5 | <10 | 11-14 |
|
| 16-22 |
| 22-29 | 27-36 |
FU270 | 270 | <7 | <15 | 19-27 | 23-32 | 25-36 | 28-41 | 31-43 | 38-54 | 47-68 |
FU350 | 350 | <9 | <18 |
| 36-50 |
| 49-68 |
| 65-90 | 63-113 |
FU410 | 410 | <11 | <21 |
| 50-72 |
| 63-90 |
| 86-117 | 95-135 |
FU500 | 500 | <13 | <25 |
| 72-99 |
| 95-131 |
| 136-180 | 144-203 |
FU600 | 600 | <15 | <30 |
| 104-144 |
| 135-190 |
| 180-260 | 207-270 |
我公司也可根据用户需要设计制作其它规格的FU刮板输送机。
